在化工工藝過程中，各種氣液相接觸設備的氣體離開設備時往往夾帶著不少液滴，如塔類設備、蒸發器等。一般要求把氣體中夾帶的液滴分離出來，以免影響氣體的品質或下道工序的操作。從氣體分離液滴或霧沫的機理有重力下降、慣性碰撞、離心分離、布朗運動的擴散沉積和靜電吸引。絲網除沫器是屬于慣性碰撞除沫中的典型產品，是一種高效的氣液分離設備。它具有除沫效率高、結構簡單、空隙率大、壓力降小、重量輕，安裝、操作、維修方便等特點。當氣體自下而上通過絲網除沫器時，由于慣性作用與絲網表面碰撞，霧沫隨即在細絲表面聚集而擴張，不斷變大的液滴由于重量產生的重力超過氣速和液體表面的張力的合力時，液滴就下落。工業上常用于塔器、蒸發器和分離器等。

絲網除沫器(除霧器)用于分離塔中氣體夾帶的液滴，以保證有傳質效率，降低有價值的物料損失和改善塔后壓縮機的操作，一般多在塔頂設置絲網除沫器。可有效去除3--5um的霧滴，塔盤間若設置除沫器，不僅可保證塔盤的傳質效率，還可以減小板間距。所以絲網除沫器主要用于氣液分離。亦可為空氣過濾器用于氣體分離。此外，除沫器絲網還可作為儀表工業中各類儀表的緩沖器，以防止電波干擾的電子屏蔽器等。

HG/T21618-1998絲網除沫器
新標準合并了升氣管型、縮徑型和全徑型的三種安裝形式；并且提出了SP、HP、DP和HR四種網型和擴大了材料選用的種類；并在設置規格尺寸的間隔密度有所增加。 標記示例：HG/T21618絲網除沫器 S 1600-100 SP 304/304 即表示格柵和絲網均采用304不銹鋼，上裝式，直徑為1600mm，高度100mm，網型采用SP的絲網除沫器。

HG5-1404-81、HG5-1405-81、HG5-1406-81
HG5-1404-81升氣管型、HG5-1405-81縮徑型、HG5-1406-81全徑型絲網除沫器直徑從300mm至6400mm，有100mm和150mm兩種絲網高度。訂貨時只需提供圖號及采用的材質。 標記示例：HG5-1406-81-11，304/304即表示格柵和絲網均采用304不銹鋼，全徑型上裝式，直徑為1600mm，高度100mm的絲網除沫器。

HG/T21586-98抽屜式絲網除沫器
此標準主要適用于經常需要清洗或更換除沫器元件的場合，例如硫酸裝置的干燥塔和吸收塔。其選用的公稱直徑范圍為DN300mm～DN5000mm共56種。訂貨時只需提供圖號及選用的材質（其中316L、NS-80及RS-2為硫酸裝置選用的絲網材料）。 標記示例：HG/T21586.11-98WME-1600-100NS-80/Q235-A即表示絲網采用NS-80，格柵采用碳鋼的直徑為1600mm，高度100mm的抽屜式絲網除沫器。

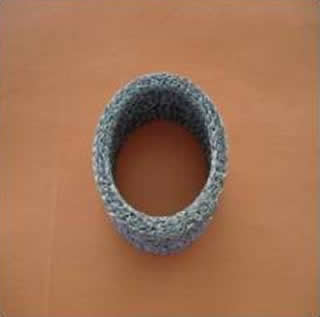

絲網除沫器廠生產的絲網除沫器主要是由絲網、絲網格柵組成絲網塊和固定絲網塊的支承裝置構成，絲網為各種材質的氣液過濾網，氣液過濾網是由金屬絲或非金屬絲組成。氣液過濾網的非金屬絲由多股非金屬纖維捻制而成，亦可為單股非金屬絲如PP聚丙烯和PTFE聚四氟乙烯等工程塑料，也可以采用混編型氣液過濾網如金屬與聚丙烯或聚四氟乙烯等工程塑料混編、金屬與各種纖維線混編等。

制作絲網除沫器時所用的氣液過濾網和支承件裝置均由我廠按照化工部HG/T21618-1998絲網除沫器標準生產（除沫器的厚度和密度也可以根據用戶的需求生產）。

我廠生產的絲網除沫器不但能濾除懸浮于氣流中的較大液沫，而且能濾除較小和微小液沫，廣泛應用于化工、石油、塔器制造、壓力容器等行業中的氣液分離裝置中。

注：客戶詢價和訂貨時應該說明是否包括支承件裝置在內，如有需要應在詢價和訂貨時說明。

在幾十年的生產實踐過程中，絲網除沫器廠積累了大量的絲網除沫器技術參數。除了按照標準規定的規格可供用戶選用外，我廠另外還有百余種規格型號的絲網除沫器用氣液過濾網可供用戶選擇使用。我們還可根據客戶提供的樣品或要求，為客戶科學地選擇合適的氣液過濾網型號。

在通常的化工操作中所碰到的氣體中分散液滴的直徑約在0.1～5000μm。一般粒徑在100μm以上的顆粒因沉降速度較快，其分離問題很容易解決。通常直徑大于50μm的液滴，可用重力沉降法分離；5μm以上的液滴可用慣性碰撞及離心分離法；對于更小的細霧則要設法使其聚集形成較大顆粒，或用纖維過濾器及靜電除霧器。絲網除沫器，其主要用于分離直徑大于3μm～5μm的液滴，工作原理如右圖所示。當帶有霧沫的氣體以一定的速度上升，通過架在格柵上的金屬絲網時，由于霧沫上升的慣性作用，使得霧沫與細絲碰撞而粘附在細絲的表面上。細絲表面上的霧沫進一步擴散及霧沫本身的重力沉降，使霧沫形成較大的液滴沿著細絲流至它的交織處。由于細絲的可濕性、液體的表面張力及細絲的毛細管作用，使得液滴越來越大，直至其自身的重力超過氣體上升的浮力和液體表面張力的合力時，就被分離而下落，流至容器的下游設備中。只要操作氣速等條件選擇得當，氣體通過絲網除沫器后，其除沫效率可達到97%以上，可以達到完全去除霧沫的目的。絲網除沫器(除霧器)用于分離塔中氣體夾帶的液滴，以保證有傳質效率，降低有價值的物料損失和改善塔后壓縮機的操作，一般多在塔頂設置絲網除沫器�？捎行�去除3--5um的霧滴，塔盤間若設置除沫器，不僅可保證塔盤的傳質效率，還可以減小板間距。所以絲網除沫器主要用于氣液分離。亦可為空氣過濾器用于氣體分離。此外，除沫器絲網還可作為儀表工業中各類儀表的緩沖器，以防止電波干擾的電子屏蔽器等。在化工工藝過程中，各種氣液相接觸設備的氣體離開設備時往往夾帶著不少液滴，如塔類設備、蒸發器等。一般要求把氣體中夾帶的液滴分離出來，以免影響氣體的品質或下道工序的操作。從氣體分離液滴或霧沫的機理有重力下降、慣性碰撞、離心分離、布朗運動的擴散沉積和靜電吸引。絲網除沫器是屬于慣性碰撞除沫中的典型產品，是一種高效的氣液分離設備。它具有除沫效率高、結構簡單、空隙率大、壓力降小、重量輕，安裝、操作、維修方便等特點。當氣體自下而上通過絲網除沫器時，由于慣性作用與絲網表面碰撞，霧沫隨即在細絲表面聚集而擴張，不斷變大的液滴由于重量產生的重力超過氣速和液體表面的張力的合力時，液滴就下落。工業上常用于塔器、蒸發器和分離器等。

絲網除沫器尺寸

HG/T21618-1998絲網除沫器標準適用于化工、石化、醫藥、輕工、環保等行業立式圓筒形設備使用的氣液分離裝置。用于分離氣體中 夾帶的液滴直徑大于3～5μm的霧沫。

標記和標記示例

舉例一：DN2000MM，H=150MM，氣液過濾網形式為SP型，材質為316，格柵、支撐件材質為304的上裝式絲網除沫器,標記為：HG/T21618絲網除沫器 S2000-150 SP 316/304。

舉例二：DN4000MM，H=100MM，氣液過濾網形式為DP型，材質為316L，格柵、支撐件材質為304的下裝式絲網除沫器,標記為：HG/T21618-1998絲網除霧器X4000-100 DP 316L/304。

注：上裝式及下裝式絲網除沫器的選用：當人孔設在絲網除沫器的上方，或無人孔而有法蘭時，選用上裝式絲網除沫器；當人孔設在絲網除沫器的下方，選用下裝式絲網除沫器。

圖1-1 上裝式絲網除沫器圖 圖1-2 下裝式絲網除沫器圖
